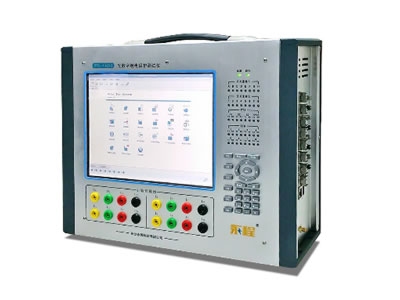

RTS-103DG光數字繼電保護測試儀

    SCD圖形化
        完整解析SCL文件（SCD、CID、ICD），支持圖形化顯示SCD虛端子連接，并實現對SV、GOOSE、MMS信息的自動配置
    數字故障測試
        可模擬SV、GOOSE、FT3異常幀，如丟幀、錯序、抖動、雙A/D不一致、錯值、stNum/sqNum異常、CRC錯誤、品質位異常等。
    智能終端響應時間測試
        可測試智能終端開入回路、跳/合閘回路響應時間。
    GOOSE虛端子測試
        可模擬虛端子動作，對GOOSE鏈路進行點對點聯動測試。
    數字示波測試
        可自動探測SV、FT3、GOOSE報文并自動匹配SCD文件，分析報文離散度、異常幀、通道數據（幅值、相位）、波形等。
    同步時鐘測試
        可對合并單元裝置對時/守時性能、失步再同步性能進行測試。
    合并單元精度測試
        可對電子式互感器接入式、模擬小信號接入式合并單元精度進行測試。
    額定延時測試
        可對合并單元的額定延時進行測試。
    PCAP抓包分析
        可對SV、FT3、GOOSE報文進行抓包，自動標記異常幀并告警，支持PCAP文件導出。
    PCAP報文回放測試
        可對PCAP格式報文進行回放，支持報文幀內容任意編輯，支持定量/循環回放，支持巨包、碎包。
    網絡壓力測試
        可自由組合SV與Goose產生指定流量的報文輸出，可模擬GOOSE風暴輸出。
    保護裝置測試
        提供電流電壓、狀態序列、差動、諧波、低周減載、同期、系統振蕩、整組、阻抗特性、時間特性、Comtrade文件回放等測試。
    光功率測量
        所有光纖以太網口支持光功率測量。

    8對光纖以太網接口，支持1000M SFP光模塊，支持100M SFP光模塊，同時還支持10/100/1000M SFP電模塊，用戶可以根據需要自行更換；
    支持IEC61850-9-1/2幀格式的SV、Goose、MMS，以及IEEE-1588報文；
    整機最大支持24組SV+64組Goose同時輸出測試；
    4對2~20M光纖串口，可收發IEC60044-7/8 FT3、國網擴展FT3,以及主要保護廠家的私有FT3幀格式的采樣值報文；
    12路模擬電壓型小信號輸出，提供針對小信號輸入的保護裝置的測試；
    內置GPS/北斗對時模塊，同時提供1對光同步接口，可接收IRIG-B/PPS對時，也可對外提供IRIG-B碼同步時鐘源；
    內嵌工控機，10.4'大屏幕，多點觸控；
    可外接PC操作，操作軟件一致；
    光纖通訊接口支持單纖連接，支持?jǐn)?shù)據轉發、鏡像、回環等；

    光纖以太網口
        8對×100/1000M，LC，多模，1310nm或850nm
        支持協議：  IEC61850-9-1/2/LE，Goose，MMS,IEEE-1588
        發送離散度：  ＜0.1μs
        接收時標精度：  ＜25ns
        1588對時精度：  ＜80ns
    光纖串口
        4對×（2~20Mbits/s），ST，多模，850nm；
        支持協議：  IEC60044-7/8 FT3；
        傳輸方式：  曼碼、異步串口；
        發送離散度：  ＜0.1μs
        接收時標精度：  ＜25ns
    同步接口
        內置GPS/北斗雙模對時模塊，外接GPS天線
        1對×IRIG-B/PPS光口，ST，多模，850nm
        對時精度：  ＜1μs
    電以太網口
        2個，RJ-45，100/1000M，用于外聯PC、MMS
    小信號輸出
        12×（0~7.07VAC/0~10VDC），可定制4~20mA輸出類型
        分辨率：  25μV
        幅值精度：  ±0.05%
        相位精度：  ±0.05°
        頻率精度：  ±0.001Hz
    開關量輸入
        8路，10-250VDC或空接點，自動識別，無極性
    開關量輸出
        8路，4空接點/4快速開出
        交直流開斷能力：  0.5A，250V
        快速開出響應時間：  ＜10μs
    屏幕
        10.4’多點觸控電容屏
        分辨率：  1024×768
    供電電源
        AC：220V±15%,50Hz±10Hz
    重量
        380 ×130 ×300（mm），5.5Kg

    廣泛用于變電站、保護生產廠家、電力科研院所/院校，可對以下設備進行測試：
    保護測控設備：變壓器差動、線路縱聯差動、距離、零序、工頻變化量等保護等；
    合并單元設備：對時/守時性能、離散度、額定延時、核相、規約一致性、網絡壓力、精度；
    智能終端設備：開入回路響應時間、跳合閘回路響應時間、網絡壓力、Goose風暴、虛端子、規約一致性；
    同步時鐘設備：對時性能、守時性能等；
    交換機設備：網絡壓力、VLAN等
    故障錄波設備、網絡報文記錄與分析裝置等。
